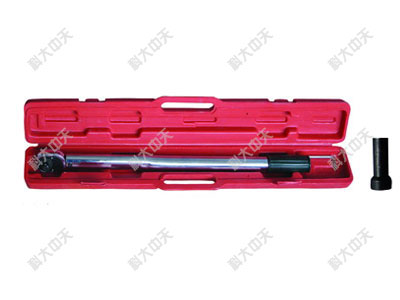

聲控扭矩扳手

構成與型號

1、 構成：扭矩扳手由連接頭、棘輪、撥桿、扳桿、調節手柄等構成。

2、 型號    KSB-60~300聲控式錨桿扭矩扳手   KSB—260~700聲控式扭矩扳手

基本參數

1、 扭矩扳手的基本參數包括額定扭矩、方頭尺寸、力矩誤差及質量。

a）額定扭矩：300 N?m   760 N?m

b）方頭尺寸：12.7mm×12.7mm

c）力矩誤差：±4%

d）質量：2.25kg

四、產品特點

1、 扭矩扳手前端有12.7mm×12.7mm的四方連接頭，接上普通套筒，可做普通套筒扳手使用。

2、 扭矩扳手前端有棘輪和撥桿，撥桿后面的斜面頂著鋼球、彈簧，棘輪可以單方向旋轉，同時可以換向；操作空間小，省時省力。

3、從扳手后端拔出滾花把手，帶動調節手柄，將把手彎折90°，調節手柄轉動調節座，調節座和調節管（指針）向前移動，壓緊彈簧、頂座及擺桿，使調節管調節指針處于預定值；扳桿扳動錨桿或套筒時，帶動接桿，聯桿頂動擺桿彈簧，超過預定值時，接桿打到擺桿上發出聲響。這就是聲控式扭矩扳手的工作原理。聲控扭矩扳手出廠時已調節好螺釘，在接桿打到擺桿發出聲響后，應停止扭動扳手，使接桿及時復位。卸下扭矩扳手手把和螺栓座套，旋轉調節絲套可調整扭矩值。

五、注意事項

1、 扭矩扳手使用前根據所選用錨桿預緊力，設定扳手的扭矩值，當扭矩達到設定值時，就聽到“啪”的一聲，提示操作人員扭矩達到設定值，使用安全可靠。

2、 扭矩扳手可順時針旋緊，逆時針退回原來扳動位置，再順時針旋轉；按動撥桿即可逆時針旋緊，順時針退回原來扳動位置，再逆時針旋轉。

N-m與KN對照表
